PLK5045 系列 4 位半 LCD 数字显示表

技术条件

• 最大显示：四位半 LCD(19999)。

• 最大输入过载力：电流 1.2× 额定值 连续 10× 额定值 10 秒；电压 1.2× 额定值 连续 1.5× 额定值 10 秒

• 测量精度：±0.5% 满度值 ±35 字 ( 交流 ) ；±0.03% 满度值 ±2 字 ( 直流 )

• 辅助电源：AC110V/220V±10%，50Hz 或 60Hz；DC5V AC/DC12-220V±10% ( 隔离 )

• 测量模式：双斜率

• 输入模式：单端输入

• 采样时间：大约 0.5 秒 ( 标准 )

• 工作温度范围：0°C~50°C ( 无凝露 )

• 贮藏温度范围：-5°C~60°C

• 工作湿度：85%RH

• 工作条件：海拔≤ 2000 米，无腐蚀性气体场所。

• 过量程显示：第一位显示“1”后或“-1”四位全不显示。

• 极性显示：自动极性转换

• 噪声抑制率：共模抑制比，50/60Hz，86dB 以上。

• 功耗：≤ 2VA 交流 ≤ 1W 直流

• 绝缘耐压：1 分钟在内部端子和外壳之间，AC 4KV，1 分钟。

产品选型

产品外形	型号	工作电源	显示字高	显示颜色

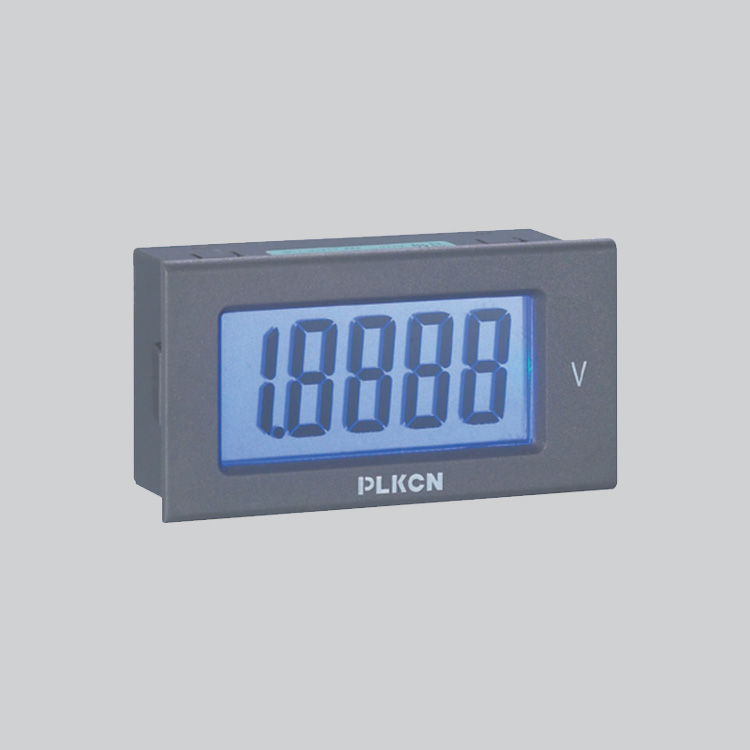

	PLK5045A-S	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	蓝色背光

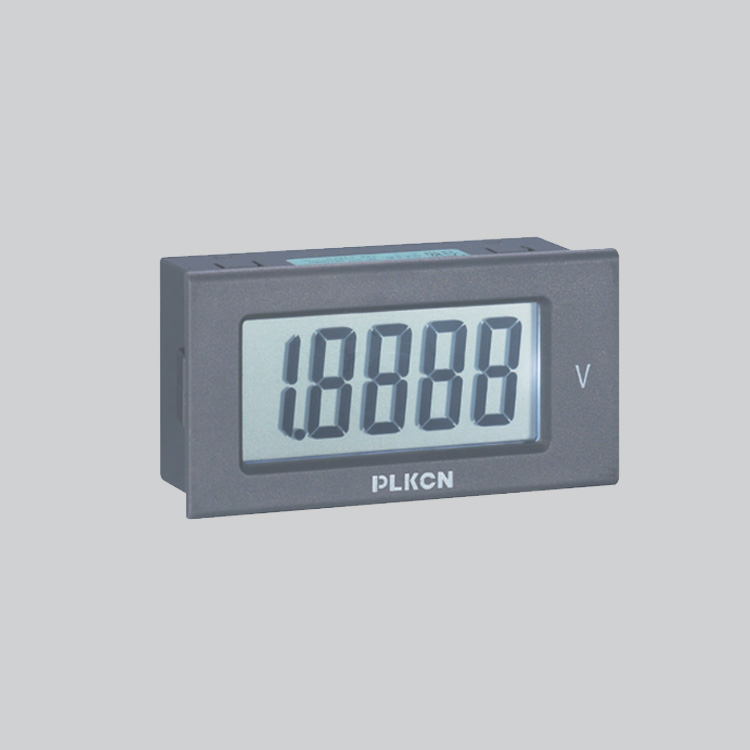

	PLK5045A-W	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	白色背光可选负显白色字

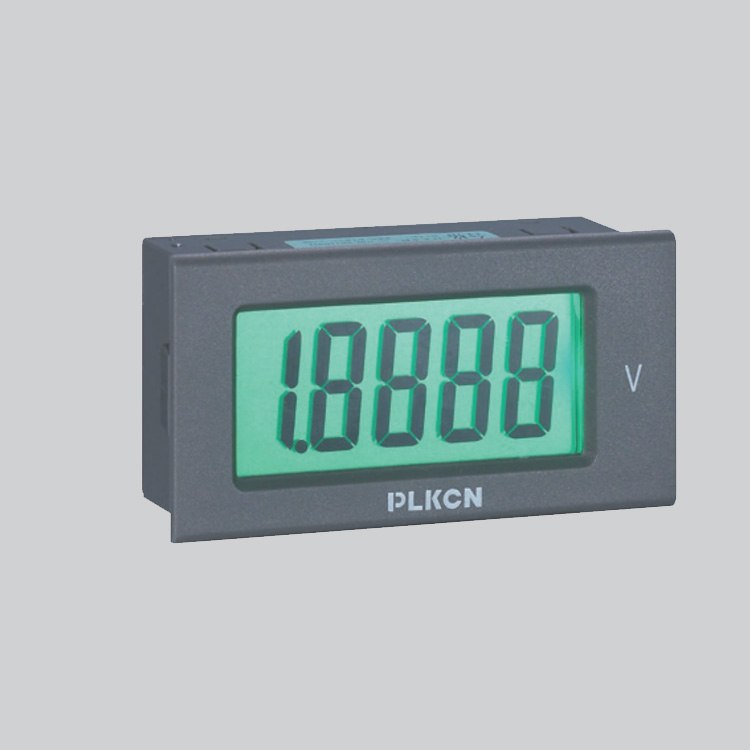

	PLK5045A-G	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	翠绿背光可选负显翠绿字
	PLK5045A-OR	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	橙色背光可选负显橙色字
	PLK5045A - R	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	红色背光可选负显红色字

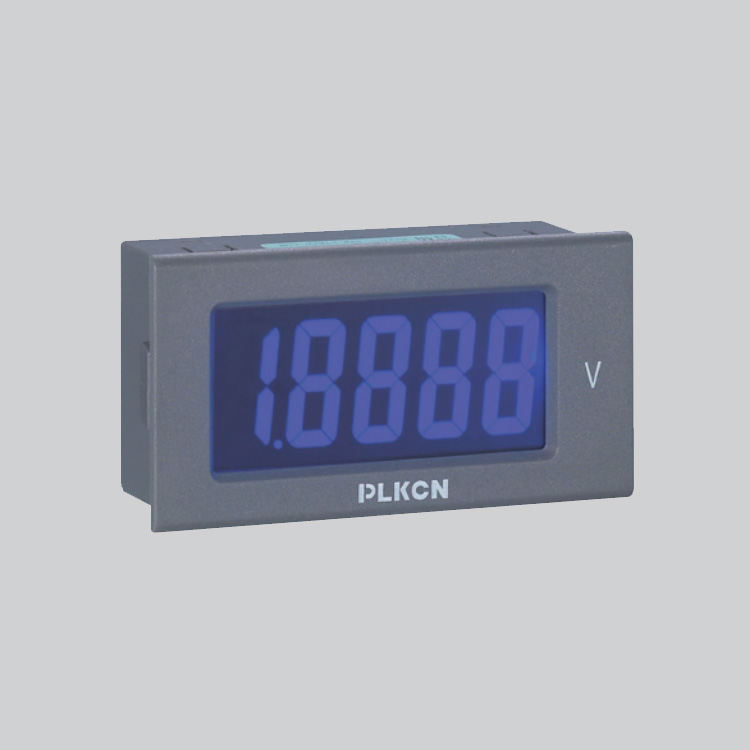

	PLK5045A-NS	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	负显蓝色字
	PLK5045B-S	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	蓝色背光
	PLK5045B-W	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	白色背光可选负显白色字
	PLK5045B-G	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	翠绿背光
	PLK5045B-OR	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	橙色背光可选负显橙色字
	PLK5045B-R	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	红色背光可选负显红色字
	PLK5045B-NG	DC5V±5%≤20mA AC/DC9V - 12V、AC/DC24V	20×10mm LCD 显示	负显翠绿色字
