PLK5145 系列 4 位半 LED 数字显示表

技术条件

• 最大显示：四位半 (19999)，0.56 英寸 (14.2mm) 高。

• 最大输入过载力：电流 1.2× 额定值 连续，10× 额定值 10 秒；电压 1.2× 额定值 连续，1.5× 额定值 10 秒

• 测量精度：±0.5% 满度值 ±35 字 ( 交流 ) ，±0.03% 满度值 ±2 字 ( 直流 )

• 辅助电源：AC110V/220V±10%，50Hz 或 60Hz；DC5V AC/DC12-220V±10%( 隔离 )

• 测量模式：双斜率

• 输入模式：单端输入

• 采样时间：大约 0.5 秒 ( 标准 )

• 频率范围：45-400Hz 交流，真有效值范围。

• 工作温度范围：0°C~50°C ；贮藏温度范围：-5°C~60°C

• 工作湿度：85%RH

• 工作条件：海拔≤ 2000 米，无腐蚀性气体场所。

• 过量程显示：第一位显示“1” 或“-1”后四位全不显示

• 极性显示：自动极性转换

• 噪声抑制率：共模抑制比，50/60Hz，86dB 以上。

• 功耗：≤ 3VA 交流 ≤ 2W 直流

• 绝缘耐压：1 分钟在内部端子和外壳之间，AC 4KV，1 分钟。

产品选型

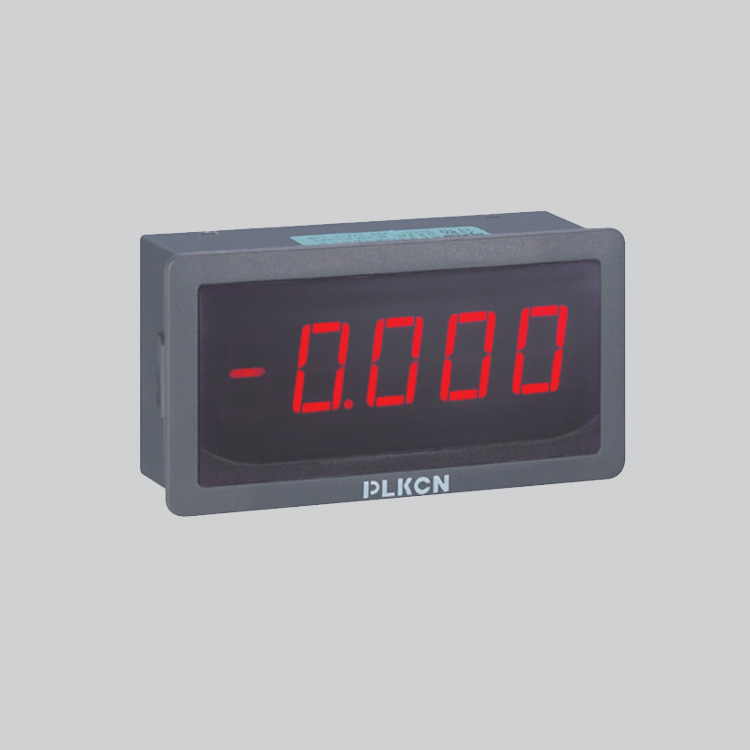

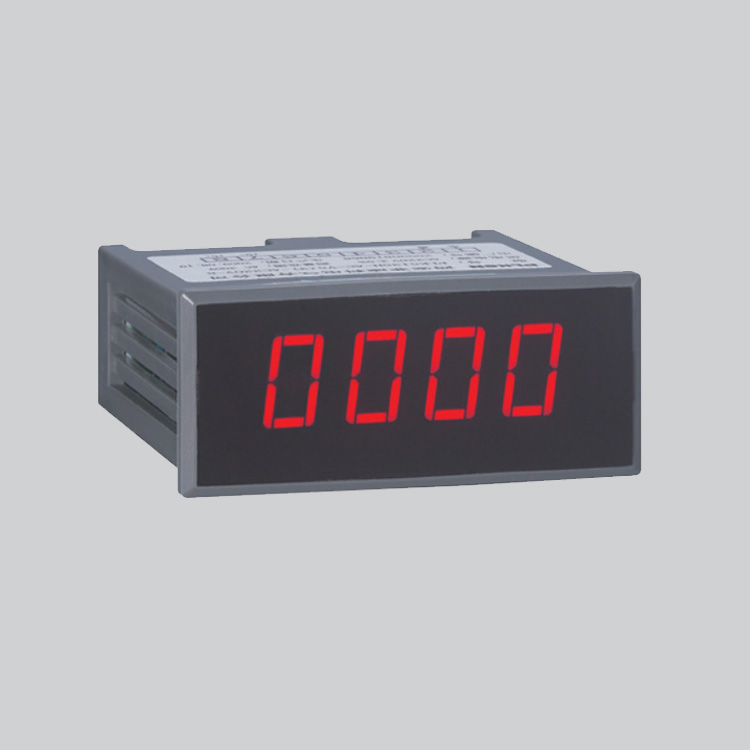

产品外形	型号	工作电源	显示字高	显示颜色
	PLK5145A	DC5V±5% ≤ 150mA	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145B	DC5V±5% ≤ 100mA AC/DC9V-12V AC/DC24V-48V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145H	DC5V±5% ≤ 100mA AC/DC9V-12V AC/DC24V-48V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145I1	DC5V±5% ≤ 100mA AC/DC9V-220V AC110-220V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145I2	DC5V±5% ≤ 100mA AC/DC9V-220V AC110-220V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145J	DC5V±5% ≤ 100mA AC/DC9V-220V AC110-220V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145I2-TMS	DC5V±5% ≤ 150mA  AC/DC9V-220V AC110-220V	0.56 LED 红色	可选装绿色、黄色或蓝色
	PLK5145J-TMS	DC5V±5% ≤ 150mA  AC/DC9V-220V AC110-220V	0.36 LED 红色	可选装绿色、黄色或蓝色
