PLK1BD 系列 3 位半 LCD 数字显示表
• 精度高 ±0.5%±5 字 (AC)，±0.2%±2 字 (DC)。
• 螺钉型插拔接线端子，连接方便。
• 测量范围广，抗干忧性能强，显示清楚。
• 大屏幕液晶显示，背光灯可控制，显示效果丰富，嵌入式安装，精致美观。
• 精度高 ±0.5%±5 字 (AC)，±0.2%±2 字 (DC)。
• 螺钉型插拔接线端子，连接方便。
• 测量范围广，抗干忧性能强，显示清楚。
• 大屏幕液晶显示，背光灯可控制，显示效果丰富，嵌入式安装，精致美观。
技术条件
• 最大显示：三位半 LCD(1999)。
• 最大输入过载力：电流 1.2× 额定值 连续，10× 额定值 10 秒；电压 1.2× 额定值 连续，1.5× 额定值 10 秒
• 测量精度：±0.2% 满度值 ±2 字 ( 直流 ) ；±0.5% 满度值 ±5 字 ( 交流 )
• 辅助电源：AC110V/220V±10%，50Hz 或 60Hz；DC5V AC/DC12-220V±10% ( 隔离 )
• 测量模式：双斜率
• 输入模式：单端输入
• 采样时间：大约 0.3 秒 ( 标准 )
• 工作温度范围：0°C~50°C ( 无凝露 )
• 贮藏温度范围：-5°C~60°C
• 工作湿度：85%RH
• 工作条件：海拔≤ 2000 米，无腐蚀性气体场所。
• 过量程显示：第一位显示“1” 或“-1”后三位全不显示
• 极性显示；自动极性转换
• 噪声抑制率：共模抑制比，50/60Hz，86dB 以上。
• 功耗：≤ 1VA 交流 ≤ 0.5W 直流
• 绝缘耐压：1 分钟在内部端子和外壳之间，AC 4KV，1 分钟。
产品选型

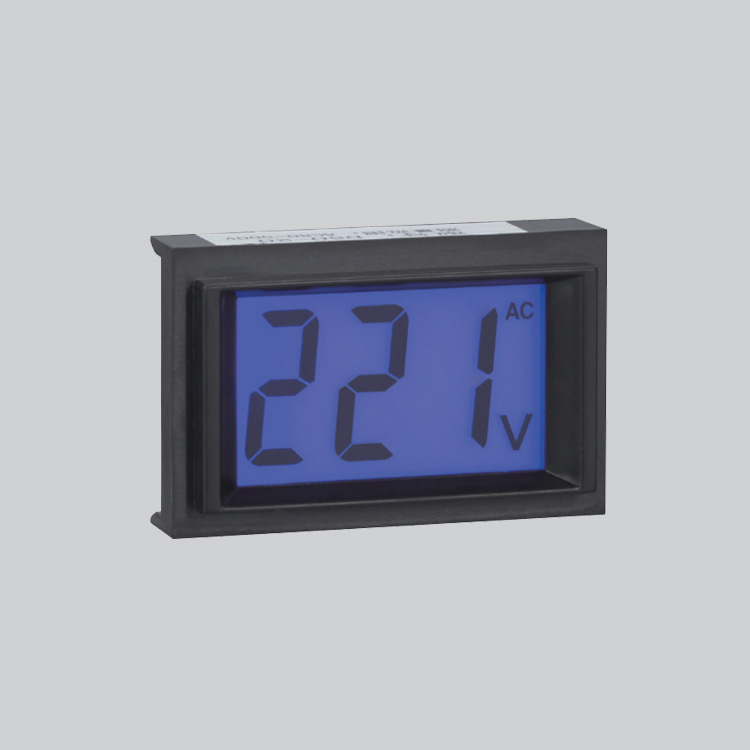

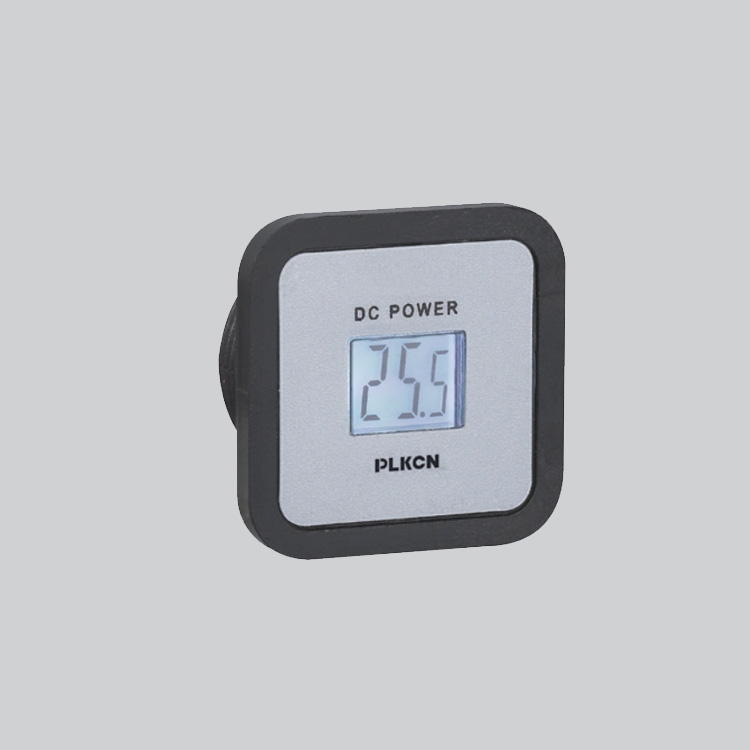

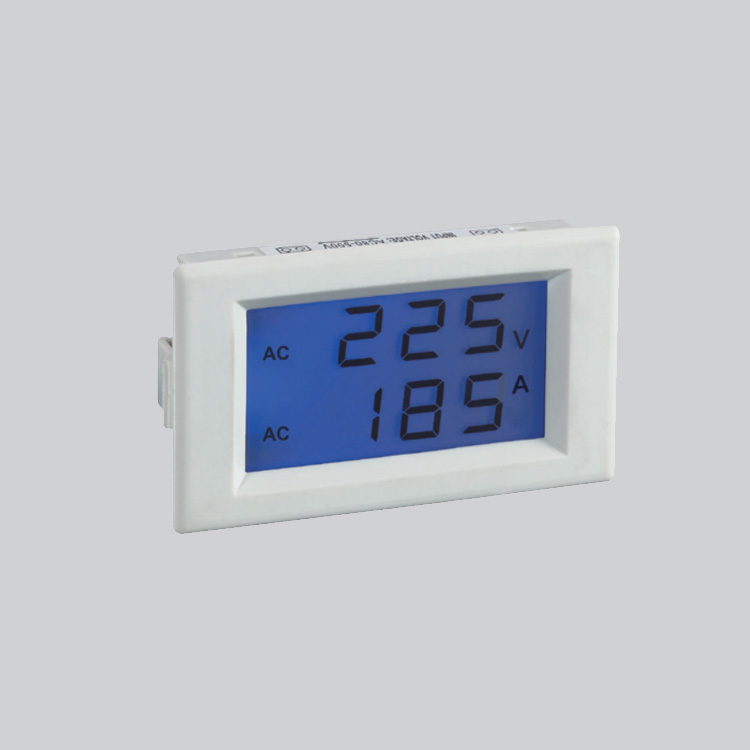

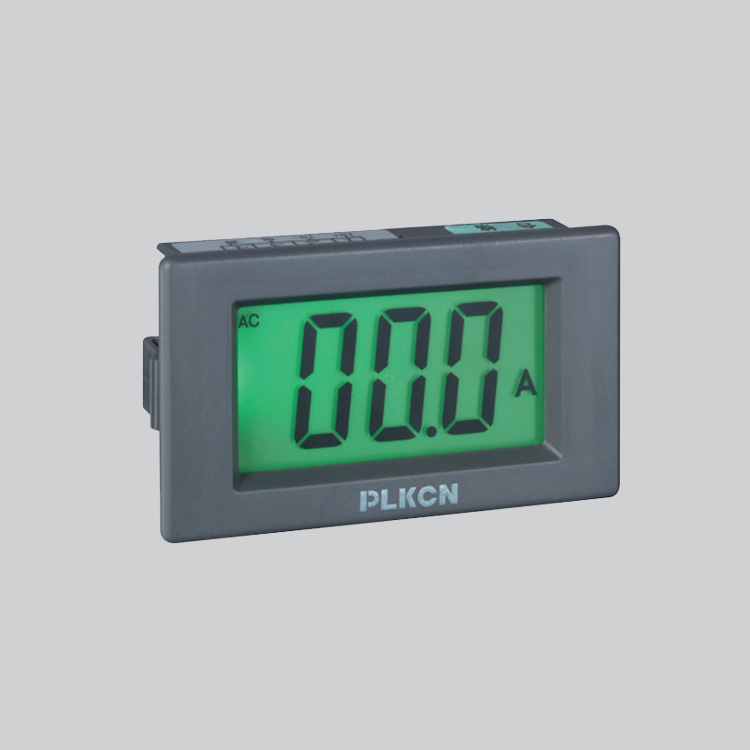

| 产品外形 | 型号 | 工作电源 | 显示字高 | 产品特点 |
|---|---|---|---|---|
 | PLK1BD91 | AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 13mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD50 | AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 16mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD85 | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 19mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD85VA-AC | AC/DC9V-12V AC/DC24V AC-220V ( 二线制直接测量，无需工作电压 ) | 9.2mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD85VA-DC | AC/DC9V-12V AC/DC24V AC220V ( 二线制直接测量，无需工作电压 ) | 9.2mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD85VV-AC | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 9.2mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BDE1 | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 10mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BDE2 | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 13mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BDE6 | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压 ) | 13mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BD4329 | AC/DC9V-12V AC220V, AC380V ( 二线制直接，测量无需工作电压） | 10mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BDF36 | DC5V±5% ≤ 15mA AC/DC9V-12V AC/DC24V | 8mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
 | PLK1BDY36 | DC5V±5% ≤ 15mA AC/DC9V-12V AC/DC24V | 8mm LCD 显示 | 大屏幕液晶显示 , 嵌入式安装 |
