PLK5ZN 系列智能式电源专用表

技术条件

• 数字和显示：三位 (999)，0.56 英寸 (14.2mm) 高。

• 最大输入过载力：电流 1.2× 额定值 连续，10× 额定值 10 秒；电压 1.2× 额定值 连续，1.5× 额定值 10 秒。

• 测量精度：±0.5% 满度值 ±5 字 ( 交流 )

• 辅助电源：DC5V AC/DC9~12V±10%( 隔离 )

• 测量模式：双斜率

• 输入模式：单端输入

• 采样时间：大约 0.3 秒 ( 标准 )

• 工作温度范围：0°C~50°C

• 贮藏温度范围：-5°C~60°C

• 工作湿度： <85%RH

• 工作条件：海拔≤ 2000 米，无腐蚀性气体场所。

• 过量程显示： 第一位显示“999

• 噪声抑制率：共模抑制比，50/60Hz，86dB 以上。

• 功耗：≤ 1W 交流 ≤ 0.6W 直流

• 绝缘耐压：1 分钟在内部端子和外壳之间，AC 4KV，1 分钟。

产品选型

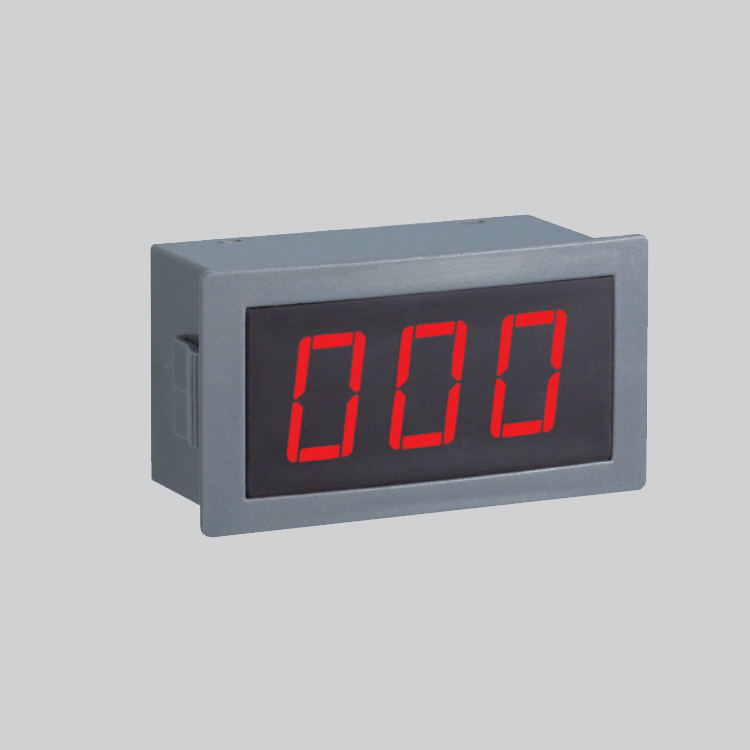

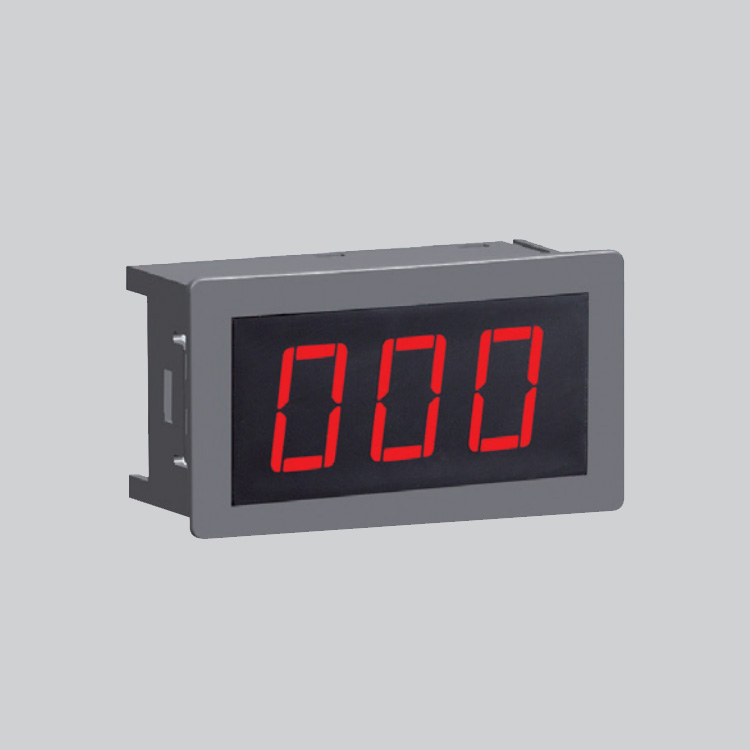

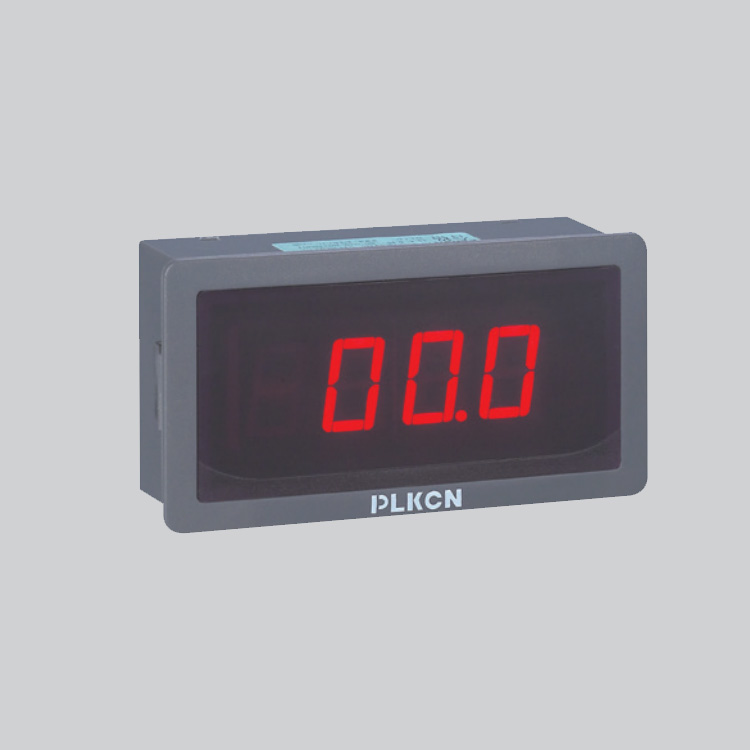

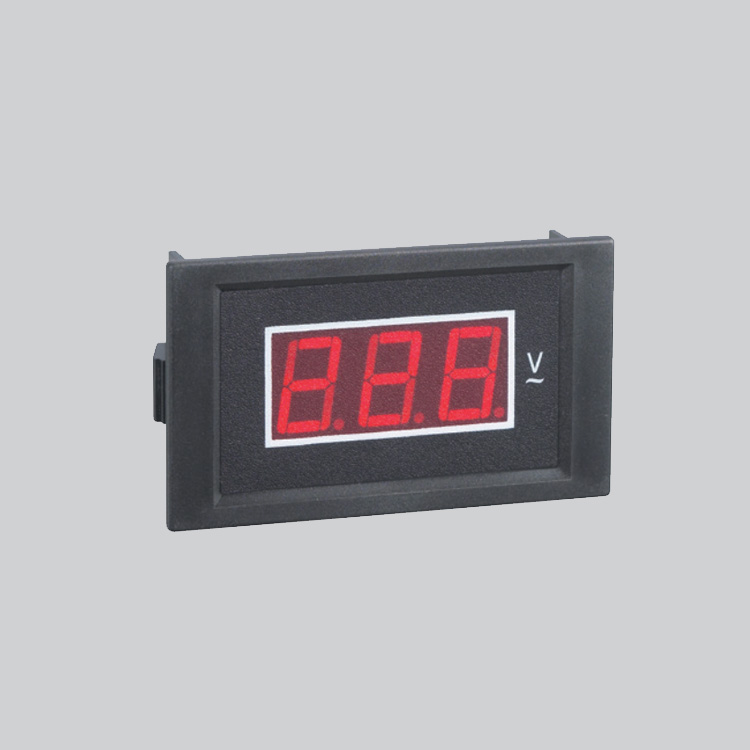

产品外形	型号	工作电源	测量精度	外形尺寸 ( 宽 × 高 × 深 mm)
	PLK5ZN-A	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	79×42.5×25.5
	PLK5ZN-A2	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	56×30×22
	PLK5ZN-A5	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	46×26×23
	PLK5ZN-C	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	71×40×28
	PLK5ZN-C1	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	71×40×28
	PLK5ZN-D50	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	55×35×30
	PLK5ZN-E1	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	46×26.5×20
	PLK5ZN-Q3	AC/DC9V-12V AC220V, AC380V( 二线制 )	±0.5% 满度值 ±5 字 ( 交流 )	48×28×23
